EXY005系列开关状态指示仪集成了一次回路模拟图、断路器位置、开关状态、接地闸刀位置、弹簧储能状态、高压带电指示、高压带电闭锁、温湿度控制及RS485通讯接口（选用）等多功能于一体，指示功能可分可合，采用面板安装方式 ，用户选用时只要提供一次方案图即可。这将简化了过去开关柜的面板结构设计，美化了面板布局。它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。该装置安装方便，使用寿命长，并具有三防功能，能够保障电气设备的安全可靠运行。

技术指标
▲ 模拟指示说明
断路器状态指示（无源触点输入）
断路器位置指示（无源触点输入）
弹簧储能指示（无源触点输入）
接地闸刀位置指示（无源触点输入）
▲ 高压带电显示部分（带电自检功能）
注：
①配套高压传感器要求容值大于100PF，如小于100PF请告知，以便对装置进行相应的测试。
②配套高压传感器到装置传感器线要求采用单芯屏蔽线，否则由此引起的装置高压带电部分干扰，公司概不负责。
③用户在对高压柜进行耐压测试时，请将装置所有接线端子断开，并将高压电部分端子作短接处理，以免将装置损坏。
▲ 温、湿度控制部分
传感器路数：一路凝露，一路温度（对于EXY-005C）

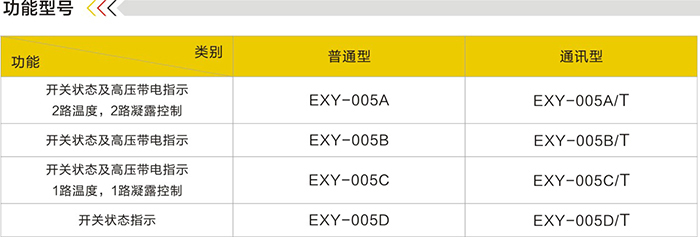

                      两路凝露，两路温度（对于EXY-005A）
逻辑关系：当湿度≥93%RH或将形成凝露时加热，湿度精度±5%
                   温度≤6℃，启动加热；≥16℃时，停止加热，温度精度±2℃
断线报警：加热器发生断线，相应报警指示灯亮，报警输出接点闭合
注：
加热器要求功率必须大于100W，要求接风机时装置无断线报警功能。
